Bản Vẽ Thiết Kế Cột Cờ Inox - Định Nghĩa, Tầm Quan Trọng Và Cấu Trúc

Bản vẽ thiết kế cột cờ inox là tập hợp tài liệu kỹ thuật chi tiết mô tả toàn bộ cấu trúc, kích thước và phương pháp gia công một cây cột cờ hoàn chỉnh. Trong suốt 15 năm hoạt động, TinTa đã tích lũy kinh nghiệm sâu rộng về việc thiết kế và sản xuất hơn 50.000 cột cờ các loại, từ đó hiểu rõ tầm quan trọng của bản vẽ kỹ thuật chính xác.

Vai trò của bản vẽ thiết kế cột cờ inox không chỉ đơn thuần là hướng dẫn sản xuất mà còn là công cụ đảm bảo an toàn kết cấu. Một cột cờ cao 12-17 mét chịu tác động gió mạnh cần được tính toán kỹ lưỡng về độ bền, khả năng chịu lực và tỷ lệ thẩm mỹ. Thiếu bản vẽ chi tiết, nguy cơ sụp đổ hoặc gãy cột có thể xảy ra, gây nguy hiểm cho người và tài sản xung quanh.

Cấu trúc của bản vẽ thiết kế cột cờ inox tiêu chuẩn bao gồm ba phần chính. Phần đầu tiên là bản vẽ tổng thể thể hiện hình dáng, tỷ lệ và vị trí lắp đặt của toàn bộ cột cờ. Phần thứ hai là các bản vẽ chi tiết từng linh kiện như thân cột, đế bêtông, phụ kiện ròng rọc và hệ thống cáp treo. Phần cuối cùng là bảng kỹ thuật ghi rõ loại vật liệu, độ dày, phương pháp hàn và tiêu chuẩn chất lượng áp dụng.

Kinh nghiệm của TinTa cho thấy bản vẽ thiết kế cột cờ inox chuẩn xác giúp giảm 60-70% thời gian gia công và tránh được 90% sai sót trong quá trình sản xuất. Điều này không chỉ tiết kiệm chi phí mà còn đảm bảo chất lượng sản phẩm cuối cùng đáp ứng yêu cầu kỹ thuật nghiêm ngặt.

Bản vẽ thiết kế cột cờ inox gồm những hạng mục nào

Thành phần cơ bản của bản vẽ thiết kế cột cờ inox được chia thành 7 hạng mục chính, mỗi hạng mục đều có vai trò quan trọng trong việc đảm bảo chất lượng và tính thẩm mỹ của sản phẩm cuối cùng. TinTa luôn tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật này để tạo ra những sản phẩm chất lượng cao, đáp ứng mọi yêu cầu của khách hàng.

Hạng mục đầu tiên và quan trọng nhất là thân cột inox, thường được thiết kế theo hệ thống 3 đốt lồng vào nhau. Đốt dưới có đường kính lớn nhất để chịu lực tốt, đốt giữa có kích thước trung bình, và đốt trên có đường kính nhỏ nhất để tạo tính thẩm mỹ và giảm trọng lượng. Ví dụ, cột cờ inox 12 mét của TinTa có đốt dưới phi 114mm dày 3mm dài 4m, đốt giữa phi 89mm dày 2.5mm dài 4m, và đốt trên phi 76mm dày 2mm dài 4m.

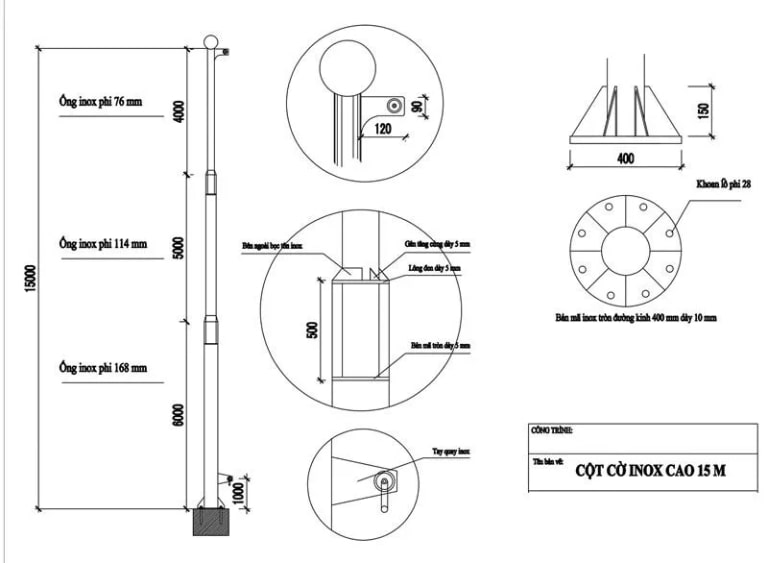

Thành Phần Thân Cột - Đốt Trên, Đốt Giữa, Đốt Dưới

Hệ thống thân cột 3 đốt của TinTa được thiết kế theo nguyên tắc ống inox tròn lồng vào nhau với kích thước giảm dần từ dưới lên, tạo độ vững chắc tối ưu và hình dáng thẩm mỹ. Đây là kết quả của nhiều năm nghiên cứu và thử nghiệm thực tế trên hàng nghìn công trình.

Chi tiết kích thước từng đốt được tính toán cụ thể theo chiều cao tổng thể. Đối với cột 6m, đốt dưới phi 89mm dày 2mm dài 2.2m, đốt giữa phi 76mm dày 1.8mm dài 2m, đốt trên phi 60mm dày 1.5mm dài 1.8m. Cột 9m sử dụng đốt dưới phi 102mm dày 2.5mm dài 3.2m, đốt giữa phi 89mm dày 2mm dài 3m, đốt trên phi 76mm dày 1.8mm dài 2.8m.

Đặc biệt, cột cờ inox cao 17m đòi hỏi kỹ thuật cao với đốt dưới phi 219mm dày 4mm để chịu lực gió mạnh, đốt giữa phi 168mm dày 3mm tạo chuyển tiếp mượt mà, và đốt trên phi 114mm dày 2.5mm đảm bảo độ bền lâu dài. Hệ thống lắp ráp giữa các đốt sử dụng ren trong và ngoài với độ dài ren tối thiểu 80mm để đảm bảo kết nối chắc chắn.

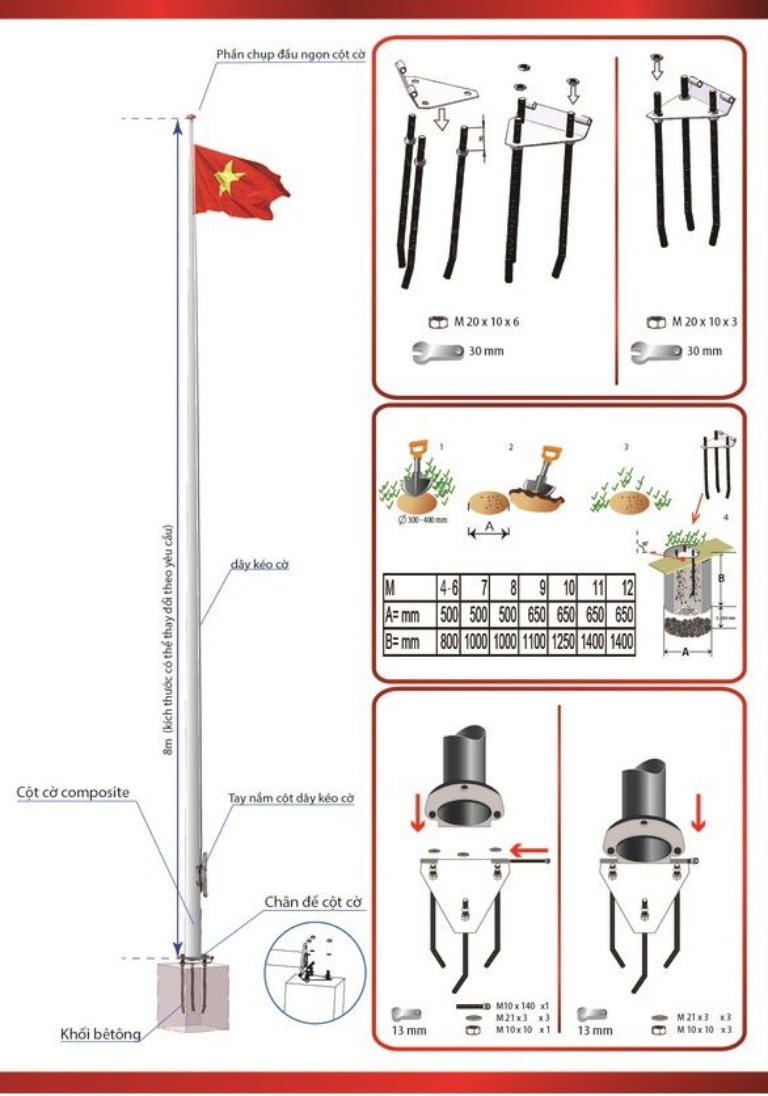

Phụ Kiện, Dây Cáp, Tăng Đơ, Ròng Rọc

Hệ thống phụ kiện của cột cờ inox TinTa bao gồm các chi tiết được gia công tinh xảo, đảm bảo hoạt động bền bỉ trong mọi điều kiện thời tiết. Quả cầu inox đường kính 120mm được lắp ở đỉnh cột, không chỉ có tác dụng thẩm mỹ mà còn bảo vệ đầu cột khỏi tác động của mưa nước.

Hệ thống dây cáp sử dụng loại cáp inox 316 đường kính 4mm với khả năng chịu lực kéo lên đến 800kg, đảm bảo an toàn tuyệt đối khi kéo lá cờ lớn. Ròng rọc được chế tạo từ inox 304 với ổ bi chất lượng cao, cho phép vận hành êm ái và bền bỉ trên 10 năm. Tăng đơ inox có thiết kế đặc biệt với khóa an toàn, ngăn ngừa tình trạng lá cờ rơi xuống do sự cố kỹ thuật.

Khóa cáp được thiết kế với cơ chế khóa tự động, chỉ cần kéo xuống là cờ sẽ được giữ cố định ở vị trí mong muốn. Hệ thống này giúp việc điều chỉnh độ cao lá cờ trở nên dễ dàng, phù hợp với các nghi thức treo cờ khác nhau theo quy định của nhà nước.

Quy chuẩn kích thước và kết cấu cột cờ inox

Quy chuẩn kích thước cột cờ inox được TinTa xây dựng dựa trên tiêu chuẩn quốc gia và kinh nghiệm thực tế qua hàng nghìn công trình đã triển khai. Việc tuân thủ đúng quy chuẩn không chỉ đảm bảo tính an toàn mà còn tạo nên vẻ đẹp hài hòa cho công trình.

Thông số chi tiết cho cột cờ inox từ 5-9 mét thích hợp cho trường học, cơ quan nhỏ và khu dân cư. Cột 5m sử dụng ống inox phi 76mm dày 2mm cho thân chính, kết hợp với đế bêtông kích thước 60x60x60cm. Cột 7m nâng cấp lên ống phi 89mm dày 2.5mm với đế bêtông 70x70x70cm để tăng độ ổn định.

Cột cờ inox 8-9 mét đòi hỏi kỹ thuật cao hơn với hệ thống 3 đốt rõ rệt. Đốt dưới phi 102mm dày 3mm chiếm 40% chiều cao tổng thể, đốt giữa phi 89mm dày 2.5mm chiếm 35%, và đốt trên phi 76mm dày 2mm chiếm 25% còn lại. Tỷ lệ này được TinTa tính toán để đạt được sự cân bằng tối ưu giữa độ bền và thẩm mỹ.

Cột Cờ Inox Cao 10-14 Mét - Tiêu Chuẩn Phổ Biến

Dải kích thước 10-14 mét được coi là tiêu chuẩn phổ biến nhất trong các công trình của TinTa, chiếm khoảng 70% tổng số đơn hàng hàng năm. Kích thước này phù hợp với hầu hết trường học, cơ quan hành chính và doanh nghiệp vừa và nhỏ.

Cột cờ inox 11m sử dụng cấu trúc đốt dưới ống phi 114mm dày 2mm dài 4m, tạo nền tảng vững chắc cho toàn bộ cột. Đốt giữa phi 89mm dày 1.8mm dài 3.8m đảm bảo chuyển tiếp mượt mà, trong khi đốt trên phi 76mm dày 1.5mm dài 3.2m tạo hình dáng thanh thoát. Tổng trọng lượng khoảng 85-95kg, phù hợp với khả năng vận chuyển và lắp đặt của hầu hết đội ngũ thi công.

Cột cờ inox 12m nâng cấp với đốt dưới phi 114mm dày 3mm dài 4m, tăng độ bền chịu lực gió mạnh. Đốt giữa phi 89mm dày 2.5mm dài 4m và đốt trên phi 76mm dày 2mm dài 4m tạo tỷ lệ cân đối hoàn hảo. Hệ thống này có thể chịu được gió cấp 10-11 mà không bị lung lay, phù hợp với điều kiện thời tiết khắc nghiệt của miền Trung và Nam Bộ.

Cột Cờ Inox Cao 15-18 Mét - Công Trình Lớn

Cột cờ inox trong dải 15-18 mét đòi hỏi yêu cầu kỹ thuật rất cao và được TinTa thiết kế đặc biệt cho các công trình trọng điểm như trụ sở tỉnh ủy, UBND tỉnh, sân bay và cảng biển. Mỗi cây cột ở tầm này đều trải qua quá trình tính toán kỹ lưỡng về chịu lực gió.

Cột cờ inox 17m của TinTa sử dụng ống phi 219mm dày 4mm cho đốt dưới dài 6m, đây là kích thước lớn nhất trong dòng sản phẩm tiêu chuẩn. Đốt giữa phi 168mm dày 3mm dài 5.5m tạo chuyển tiếp hài hòa, và đốt trên phi 114mm dày 2.5mm dài 5.5m hoàn thiện tổng thể. Hệ thống móng bêtông cho cột loại này có kích thước 2x2x2m với khung sắt phi 16 dày đặc.

Đặc điểm nổi bật của dòng cột cao 15-18m là hệ thống chống sét tích hợp và đèn báo hiệu hàng không theo quy định của Cục Hàng không Dân dụng. TinTa luôn phối hợp với các đơn vị chuyên môn để đảm bảo cột cờ không ảnh hưởng đến hoạt động bay trong khu vực.

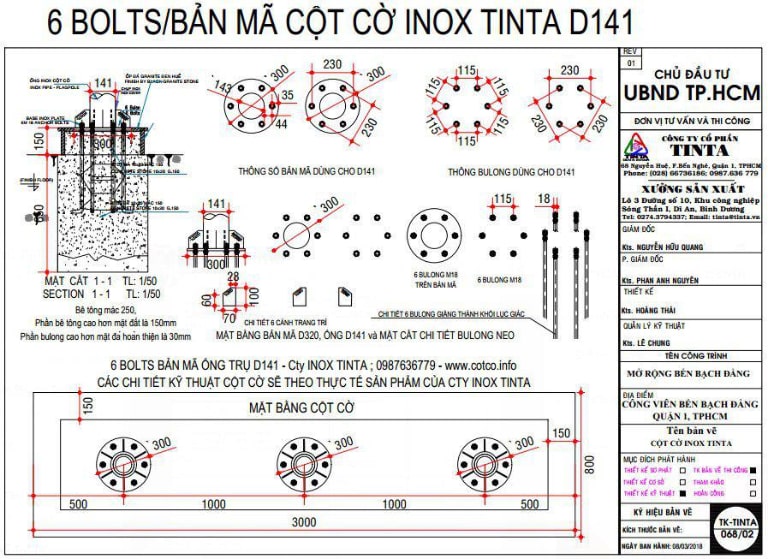

Các loại bản vẽ cột cờ inox phổ biến hiện nay

Trong ngành gia công inox, TinTa sử dụng nhiều định dạng bản vẽ thiết kế cột cờ inox khác nhau để phục vụ nhu cầu đa dạng của khách hàng. Mỗi loại bản vẽ có ưu điểm riêng và phù hợp với từng đối tượng sử dụng cụ thể.

File DWG được tạo bởi phần mềm Autocad là định dạng được TinTa ưu tiên sử dụng nhất trong thiết kế và sản xuất. Ưu điểm lớn nhất của file DWG là khả năng chỉnh sửa linh hoạt và tương thích cao với hầu hết phần mềm thiết kế khác. Khi khách hàng yêu cầu điều chỉnh kích thước hoặc thêm bớt chi tiết, đội ngũ kỹ sư của TinTa có thể thực hiện nhanh chóng mà không cần vẽ lại từ đầu.

File PDF ngày càng được ưa chuộng do tính tiện lợi và bảo mật cao. Khách hàng có thể mở xem bằng bất kỳ thiết bị nào mà không cần cài đặt phần mềm đặc biệt. TinTa thường cung cấp file PDF cho các khách hàng cuối và nhà thầu để họ dễ dàng chia sẻ nội bộ và in ấn phục vụ thi công.

Bản Vẽ CAD File DWG - Tính Năng Và Ưu Điểm

File DWG của Autocad mang lại nhiều tiện ích vượt trội cho cả nhà thiết kế và khách hàng. Khả năng phóng to thu nhỏ vô hạn mà không làm mất chất lượng hình ảnh giúp người đọc bản vẽ có thể xem chi tiết từng bu lông, từng đường hàn một cách rõ ràng nhất.

Tính năng layer trong Autocad cho phép TinTa tổ chức bản vẽ thiết kế cột cờ inox theo từng nhóm chi tiết. Layer thân cột chứa toàn bộ thông tin về ống inox, layer phụ kiện bao gồm ròng rọc và dây cáp, layer móng nền chứa chi tiết đế bêtông. Người sử dụng có thể bật tắt từng layer để tập trung vào phần mình quan tâm.

Đặc biệt, file DWG cho phép tùy biến cao theo yêu cầu cụ thể. TinTa thường xuyên nhận được yêu cầu điều chỉnh chiều cao cột từ 12m lên 14m hoặc thay đổi từ inox 201 sang 304. Với file DWG, việc này chỉ mất vài phút thay vì phải thiết kế lại hoàn toàn.

Bản Vẽ Autocad Có Dự Toán Chi Phí

Một tính năng độc đáo mà TinTa phát triển là tích hợp bảng dự toán chi phí trực tiếp vào file bản vẽ Autocad. Điều này giúp khách hàng có cái nhìn tổng quan về cả mặt kỹ thuật và tài chính ngay trong cùng một tài liệu.

Bảng dự toán được chia thành các hạng mục chi tiết: chi phí vật liệu inox tính theo kg, chi phí gia công theo giờ máy, chi phí vận chuyển theo km, và chi phí lắp đặt theo độ phức tạp công trình. Mỗi hạng mục đều có đơn giá cụ thể và tổng thành tiền, giúp khách hàng kiểm soát ngân sách hiệu quả.

Hệ thống này đặc biệt hữu ích cho các nhà thầu cần ước lượng chi phí nhanh chóng để tham gia đấu thầu. TinTa cập nhật giá vật liệu hàng tuần để đảm bảo tính chính xác của dự toán, giúp khách hàng đưa ra quyết định đầu tư phù hợp.

Lưu ý khi đọc bản vẽ thiết kế cột cờ inox

Việc đọc hiểu chính xác bản vẽ thiết kế cột cờ inox đòi hỏi kiến thức kỹ thuật nhất định và kinh nghiệm thực tế. TinTa đã tổng hợp những lưu ý quan trọng nhất giúp khách hàng và nhà thầu tránh được những sai sót đắt giá trong quá trình sản xuất và thi công.

Ký hiệu kỹ thuật trên bản vẽ cần được hiểu đúng để tránh nhầm lẫn. Khi thấy ký hiệu 114 x 2 x 4000, điều này có nghĩa là ống inox có đường kính ngoài 114mm, độ dày thành 2mm và chiều dài 4000mm. Đặc biệt cần chú ý phân biệt giữa đường kính trong và đường kính ngoài vì sự nhầm lẫn này có thể dẫn đến việc đặt mua sai vật liệu.

Cách xác định tỷ lệ bản vẽ cũng rất quan trọng. Tỷ lệ 1:50 có nghĩa là 1mm trên bản vẽ tương ứng với 50mm ngoài thực tế, tỷ lệ 1:100 nghĩa là 1mm trên giấy bằng 100mm thực tế. Tuyệt đối không được đo trực tiếp trên bản vẽ bằng thước để xác định kích thước thực, mà phải dựa vào các số liệu được ghi chú cụ thể.

Dịch vụ thiết kế – gia công bản vẽ cột cờ inox tại TinTa

Với hơn 15 năm kinh nghiệm trong lĩnh vực gia công cơ khí inox, TinTa tự hào là một trong những đơn vị hàng đầu cung cấp dịch vụ thiết kế và gia công cột cờ inox chuyên nghiệp tại Việt Nam. Quy trình làm việc của TinTa được chuẩn hóa theo tiêu chuẩn quốc tế, đảm bảo chất lượng cao và thời gian hoàn thành đúng cam kết.

Quy trình bắt đầu từ khảo sát thực tế tại công trình, đánh giá điều kiện địa chất, khí hậu và yêu cầu thẩm mỹ cụ thể của từng dự án. Đội ngũ kỹ sư của TinTa sử dụng thiết bị đo đạc hiện đại để xác định chính xác vị trí lắp đặt, hướng gió chủ đạo và các yếu tố môi trường ảnh hưởng đến thiết kế.

Sau khi có đầy đủ thông tin khảo sát, TinTa tiến hành tư vấn phương án tối ưu về chiều cao cột, loại inox sử dụng, kiểu dáng phụ kiện và phương pháp lắp đặt phù hợp. Mỗi phương án đều kèm theo bản vẽ thiết kế sơ bộ và dự toán chi phí chi tiết, giúp khách hàng có cái nhìn tổng quan để đưa ra quyết định.

Khảo Sát Thực Tế Và Tư Vấn Phương Án

Khâu khảo sát thực tế được TinTa coi trọng như một yếu tố quyết định chất lượng sản phẩm cuối cùng. Đội ngũ kỹ sư có kinh nghiệm sẽ đến trực tiếp công trình để đo đạc, chụp ảnh và đánh giá toàn diện điều kiện môi trường xung quanh.

Việc kiểm tra địa chất rất quan trọng để xác định loại móng phù hợp. Đối với đất cát ven biển, TinTa thường đề xuất móng bê tông cốt thép sâu 2-2.5m có thêm lưới chống thấm. Với đất sét chặt ở nội địa, móng 1.5-2m là đủ độ bền. Đất đá cần phương pháp khoan phá đặc biệt và móng bám đá chắc chắn.

Yếu tố thời tiết cũng được phân tích kỹ lưỡng. Khu vực ven biển với gió mặn và độ ẩm cao bắt buộc phải sử dụng inox 304 trở lên. Vùng nội địa có thể dùng inox 201 để tiết kiệm chi phí nhưng vẫn đảm bảo chất lượng. Các tỉnh miền Trung thường xuyên có bão lớn cần tăng cường kết cấu và hệ thống neo giằng.

Thi Công Lắp Đặt Và Bàn Giao

Quá trình thi công lắp đặt cột cờ inox tại TinTa được chia thành 4 giai đoạn rõ rệt, mỗi giai đoạn đều có kỹ sư giám sát chất lượng chuyên môn. Giai đoạn 1 là khoan móng và đổ bê tông, đây là bước quan trọng nhất quyết định độ bền của toàn bộ công trình.

Giai đoạn 2 tiến hành lắp đặt khung sắt và neo chân cột, sử dụng máy cẩu chuyên dụng để đảm bảo độ thẳng đứng tuyệt đối. TinTa sử dụng thiết bị đo laser để kiểm tra độ chính xác, sai lệch cho phép không quá 2-3mm trên tổng chiều cao cột.

Giai đoạn 3 lắp ráp từng đốt cột từ dưới lên trên, kiểm tra kỹ từng mối nối và độ căng của toàn bộ hệ thống. Giai đoạn cuối cùng lắp đặt phụ kiện như ròng rọc, dây cáp, quả cầu đỉnh cột và thử nghiệm toàn bộ chức năng trước khi bàn giao.

Chế độ bảo hành của TinTa rất ưu việt với vật liệu bảo hành 1-2 năm tùy loại inox và mối hàn bảo hành 2-3 năm. Đặc biệt, TinTa cam kết hỗ trợ bảo dưỡng định kỳ miễn phí trong năm đầu và tư vấn kỹ thuật suốt vòng đời sản phẩm.

Trong quá trình bàn giao, khách hàng sẽ nhận được bộ hồ sơ hoàn công đầy đủ bao gồm bản vẽ hoàn công, giấy chứng nhận chất lượng vật liệu, hướng dẫn vận hành bảo dưỡng và danh bạ liên hệ hỗ trợ kỹ thuật 24/7 của TinTa.

Kết luận

Bản vẽ thiết kế cột cờ inox không chỉ là tài liệu kỹ thuật đơn thuần mà còn là chìa khóa đảm bảo chất lượng, an toàn và tính thẩm mỹ của toàn bộ công trình. Việc hiểu rõ cấu trúc, biết cách đọc và áp dụng đúng bản vẽ sẽ giúp tiết kiệm chi phí, rút ngắn thời gian thi công và tạo ra sản phẩm đáp ứng mọi yêu cầu khắt khe nhất.

TinTa với kinh nghiệm 15 năm trong ngành gia công inox luôn sẵn sàng đồng hành cùng khách hàng từ khâu tư vấn thiết kế đến thi công hoàn thiện. Hãy liên hệ với TinTa để được hỗ trợ tư vấn bản vẽ thiết kế cột cờ inox phù hợp nhất cho dự án của bạn.
